噴吸鉆系統工作原理

噴吸鉆系統的工作原理主要基于壓力切削液的噴射與排屑機制。以下是其工作原理的詳細描述：

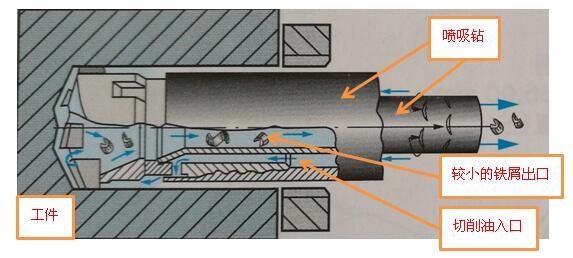

1. **切削液的注入**：切削液從進液口流入連接套，其中約三分之一的切削液通過內管四周的月牙形噴嘴噴入內管。由于牙槽縫隙很窄，切削液噴出時產生的噴射效應能使內管里形成負壓區。

2. **形成負壓區**：另外三分之二的切削液經內管與外管之間流入切削區，匯同切屑被負壓吸入內管中，迅速向后排出，增強了排屑效果。

3. **排屑效果**：這種吸入式排屑方式使得切屑能夠迅速向后排出，顯著提高了排屑效率和整體加工性能。

4. **噴吸鉆刀齒排列**：噴吸鉆刀齒排列有利于分屑。切削液從進液口流入連接套，其中三分之一從內管四周月牙形噴嘴噴入內管。由于牙槽縫隙很窄，切削液噴出時產生的噴射效應能使內管里形成負壓區。另三分之二切削液經內管與外管之間流入切削區，匯同切屑被負壓吸入內管中，迅速向后排出，增強了排屑效果。

5. **系統組成**：噴吸鉆主要由鉆頭、內鉆管、外鉆管三部分組成。鉆頭與鉆管靠方形螺紋聯接。

通過這種精心設計的噴吸鉆工作原理，能夠確保在高效率和高精度的切削過程中，有效排除切屑，從而提升加工質量和生產效率。
